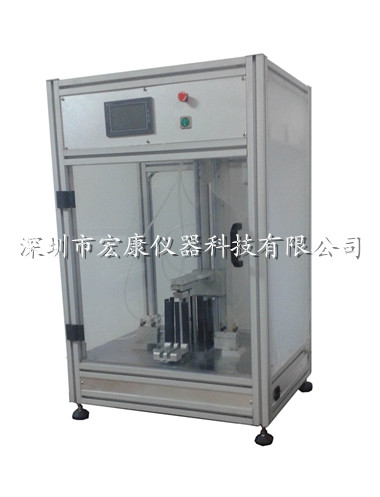

一、平板微跌落試驗機介紹：
本機適用于平板電腦產品作重復微跌落測試。
二、設計原理:
升降電機帶動上夾具（真空吸盤）下降將平板電腦吸住，上升，松開吸盤，平板電腦成自由跌落運動，此時雙動氣缸伸縮將平板電腦推至上夾具能夾住之位置，升降電機帶動上夾具（真空吸盤）下降將平板電腦吸住，上升，松開吸盤，平板電腦成自由跌落運動，如此反復直至設定次數。
三、特點：
可設定高度和次數,自動停止,
跌落表面材料：鋁，厚度為12mm。跌落處采用六個復位氣缸。
提示功能：能設定按鍵次數定值，可自動停止測試。
本機采用日本步進電機,SMC氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用；能實現平板電腦等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；
由于采用氣動元件及專制控制方式，極大地提升測試速度和一致性；采用液晶觸摸式控制屏+日本PLC可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試
四、技術參數：
|
同時跌落手機 |
1-2臺 |
|
允許試件重量 |
2kg(max) |
|
跌落最大尺寸 |
250X150mm |
|
跌落高度 |
60-150ｍｍ |
|
測試速度范圍 |
6～20次/min |
|
PLC控制器及觸摸屏 |
1套 |
|
機器尺寸 |
W820*H1350*D570mm |
|
機器重量 |
約120kg |
|
氣源 |
≥0.5Mpa |
|
電源 |
AC 220V 或指定 |
|
備注 |
制作部分電氣與主體為一體式 |
五、主要配置:
|
觸摸屏 |
1個 |
|
PLC |
1個 |
|
上升、下降電機 |
1套 |
|
夾持推進氣缸 |
2個 |
|
真空吸嘴 |
2個 |
