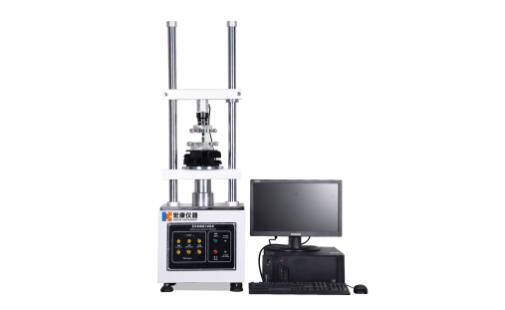

全自動插拔力試驗機是一種用于測試材料插拔強度和連接件可靠性的設備。它具有自動化操作、高精度測量、多功能性和易用性等特點。
一、工作原理：
全自動插拔力試驗機基于力學原理，通過施加力和測量變形來評估材料的插拔強度和連接件的可靠性。它主要包括加載系統、測量系統和控制系統。
加載系統：加載系統由電機、傳動裝置和夾具組成。電機提供動力，傳動裝置將電機的旋轉運動轉換為線性運動，夾具用于固定和夾持試樣。
測量系統：測量系統主要包括力傳感器、位移傳感器和數據采集設備。力傳感器用于測量加載系統施加的力，位移傳感器用于測量試樣的變形，數據采集設備用于記錄和處理測量數據。
控制系統：控制系統通過對加載系統施加力和監控測量系統獲取的數據，實現對試驗過程的自動控制和數據處理。
二、主要組成部分：
機架：機架采用高強度材料制造，具有良好的剛性和穩定性。
電機和傳動系統：電機提供動力，傳動系統將電機的旋轉運動轉換為線性運動，以實現試樣的插拔。
夾具：夾具用于固定和夾持試樣，確保試樣在測試過程中的穩定性和可靠性。
力傳感器：力傳感器用于測量加載系統施加的力，并將力信號轉換為電信號進行處理和記錄。
位移傳感器：位移傳感器用于測量試樣的變形，并將位移信號轉換為電信號進行處理和記錄。
控制系統：控制系統負責對加載系統施加力并監控測量系統獲取的數據，實現對試驗過程的自動控制和數據處理。
數據采集設備：數據采集設備用于記錄和處理測量到的力和位移數據，并可通過計算機進行數據分析和結果輸出。
三、特點：
自動化操作：具有自動上料、自動測試和自動下料等功能，減少了人工干預，提高了測試效率和準確性。
高精度測量：采用高精度的力傳感器和位移傳感器，能夠?qū)崟r、準確地測量試樣的力和變形。
多功能性：可進行多種試驗，如插拔強度測試、連接件耐久性測試等，滿足不同材料和連接件的測試需求。
易用性：試驗參數和測試過程可通過控制系統進行設定和調整，操作簡便，用戶友好。
數據記錄與分析：系統可記錄、存儲和導出試驗數據，提供數據分析和報告生成功能，方便用戶進行結果分析和后續處理。
四、應用領域：
全自動插拔力試驗機廣泛應用于電子產品、汽車制造、航空航天、家電等領域，主要用于以下方面：
插拔強度測試：對連接件（如插頭、插座）進行插拔強度測試，評估其耐用性和可靠性。
彈簧插拔測試：對彈簧連接件進行插拔測試，評估其使用壽命和彈性恢復性能。
接口連接測試：對各類接口連接進行測試，如USB接口、HDMI接口等，評估其插拔性能和連接可靠性。
電線連接測試：對電線連接進行測試，如電線頭接頭、電線插座等，評估其接觸可靠性和耐久性。
